一、产品介绍

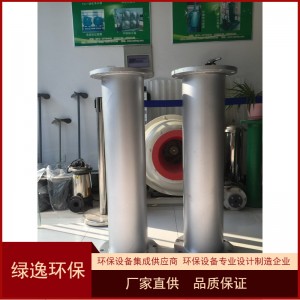

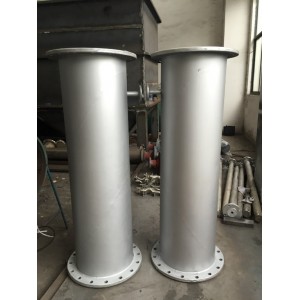

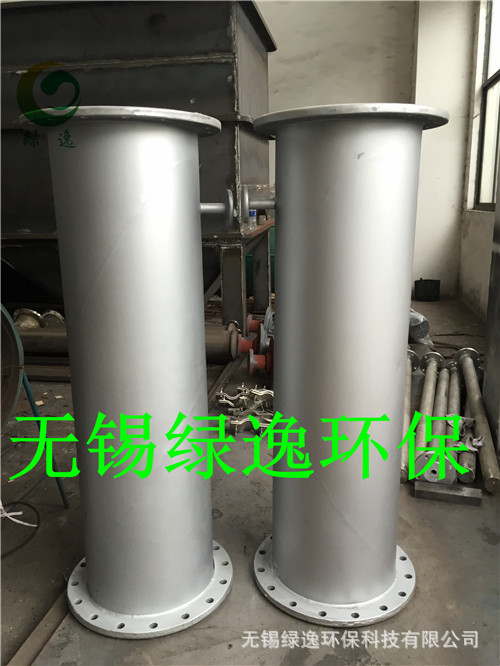

管道混合器也称管式静态混合器，在给排水和工程中对投加各种混凝剂、助凝剂、臭氧、液氯及酸碱中和、气水混合等方面都非常有效，是处理水与各种药剂实现混合的理想设备，具有快速混合、结构简单，节约能耗、体积小巧等特点，在不需外动力情况下，水流通过管道混合器会产生分流、交叉混合和反向旋流三个作用，使加入的药剂、均匀地扩散到整个水体中，混合的目的，混合效率高达90～95%，可节省药剂用量约20～30%，对水处理效果，节约能源，具有重大意义。
二、构造原理

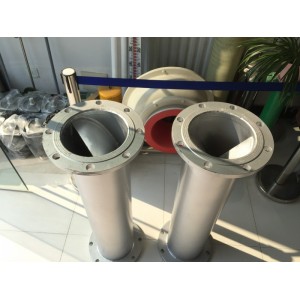

管道混合器一般由三节混合单元组成（也可根据混合介质的特性增加节数）。每节混合单元为一个180°扭曲的固定螺旋叶片（或90°交叉插板叶片），分左旋和右旋两种。相邻两节中的螺旋叶片旋转方向相反，并相错90°。为便于安装螺旋叶片，玻璃钢筒体做成两个半圆形，两端均用法兰连接，筒体缝隙之间用环氧树脂粘合，保证其密封要求。其它材质的管道混合器做法不尽相同。
管道混合器的螺旋叶片不动，仅是被混合的物料或介质的运动，流体通过它除产生降压外，无需外部能源。主要是流动分割、径向混合、反向旋转，两种介质不断激烈掺混扩散，混合目的。
三、适用范围
1、城市生活用水和工业给水处理中投加各种混凝剂、助凝剂进行混合作用；
2、城市生活污水和工业废水处理中投加各种混凝剂、助凝剂进行混合作用；
3、给水排水、工程中气水混合、投加液氯、臭氧等药剂进行消毒处理；
4、工业废水中进行酸碱中和混合作用；
5、多种工业废水进行混合均化处理。
四、设计参数
1、管道混合器管径按经济流速进行选择，一般按0.9～1.2m/s计算，管径大于500mm的*大流速可达1.5m/s。有条件时，将管径放大50～100mm，可以减少水头损失；
2、管道混合器混合单元节数基本组合按三节考虑，水头损失约0.4～0.6m，也可根据混合介质的情况增减节数；
3、管道混合器内水压按0.1MPa考虑，也可根据实际压力进行设备加工。
五、产品安装
1、管道混合器安装不受方向限制，可以水平、垂直或其他组合方式；
2、管道混合器安装在架空管道上时，用管道支架进行固定，埋地管道可安装在检修井内；
3、投加药剂的管道由用户单位自行设计，可按给水排水标准图进行安装，但管内流速大于1.0m/s，管中压力应小于0.2MPa（FRP材质）；
4、各种药剂的投加位置，应在管道混合器混合单元前端，并大于0.3米。
六、技术参数
|
|
UPVC
|
FRP
|
碳钢衬胶
|
不锈钢
|
|
规格 mm
|
DN50～DN300
|
DN50～DN1500
|
DN300～DN1500
|
DN50～DN1500
|
|
耐压
|
1.0MPa、1.6MPa
|
0.2MPa
|
1.0MPa、1.6MPa
|
1.0MPa、1.6MPa
|
|
使用温度
|
-10～+60℃
|
-10～+70℃
|
-10～+100℃
|
-10～+100℃
|
|
耐腐蚀性
|
好
|
好
|
好
|
好
|
|
外观
|
美观
|
一般
|
一般
|
美观
|
|
价格
|
*低
|
低
|
高
|
较高
|
|
交货期
|
*短
|
长
|
较长
|
长
|
|
重量
|
*轻
|
轻
|
*重
|
重
|
|
比重
|
1.35～1.46g/cm3
|
1.8g/cm3
|
7.85g/cm3
|
7.93g/cm3
|
|
内部结构
|
DN50～DN100螺旋结构
DN125～DN300交叉插板结构 |
螺旋结构
|
交叉插板结构
|
交叉插板结构
|
 |
 |
 |
||
 |
 |
 |
||
 |
 |
 |
||
 |
 |
 |
||
 |
 |
 |
||
 |
 |
 |
||
 |
 |
|
