树脂捕捉器作为离子交换器的补充设备，出水装置发生故障时截留树脂泄 泄漏入除盐水系统，以保障后续设备正常运行和使用。具有体积小，回收效率高。
在离子交换器等装有树脂的设备出口附近的水系统管路上，安装一个孔径比树脂小很多的滤网（树脂捕捉器），并具有冲洗功能。当树脂经过时，可以被滤网拦截捕捉，同时，通过前后差压自动进行冲洗，将所捕捉的树脂排放出系统。
一、树脂捕捉器用途
二、树脂捕捉器规格型号
|
规格型号 |
树脂捕捉器尺寸 |
滤元规格 |
法兰规格（DN） |
||||
|
D |
L |
滤芯绕丝管外圆 |
L1 |
不锈钢绕丝滤元间隙 |
进出口 |
放脂口 |
|
|
LVSP-219 |
219 |
1150 |
108 |
500-700 |
0.25-0.45 |
100 |
25 |
|
LVSP-273 |
273 |
1300 |
159 |
600-700 |
150 |
50 |
|
|
LVSP-325 |
325 |
1400 |
219 |
800-1150 |
200 |
50 |
|
|
LVSP-428 |
428 |
1550 |
273 |
800-1150 |
250 |
50 |
|
|
LVSP-480 |
480 |
1550 |
325 |
800-1150 |
250 |
50 |
|
注：
1、特殊规格，按用户要求进行生产。
2、法兰规格根据设备上联结尺寸相配。
3、长度L根据设备直径大小来确定。
4、材质：1Cr18Ni9Ti、304、316L。

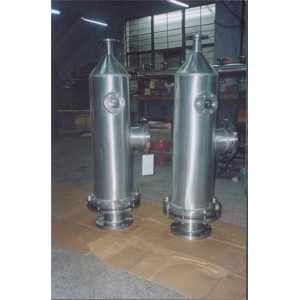

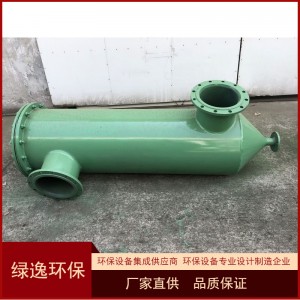

三、树脂捕捉器结构分类
树脂捕捉器分管式树脂捕捉器、立式树脂捕捉器、Y型树脂捕捉器。
1、Y型内部为单根不锈钢绕丝滤元型式，采用O型密封圈，设备内衬1751半硬橡胶。
2、管式内部为单根不锈钢绕丝滤元型式，可供补给水及低压凝结水系统使用。设备内衬1751半硬橡胶。
3、立式内部装置为多根不锈钢丝滤元型式，设备内部防腐采用衬胶或衬塑料。
 |
 |
 |
||
 |
 |
 |
||
 |
 |
 |
||
 |
 |
 |
||
 |
 |
 |
||
 |
 |
 |
||
 |
 |
|
